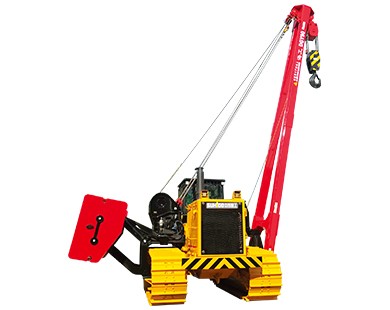

履带吊管机

我公司作为中国管道施工设备制造专家,为您提供从25吨到90吨不等的多款吊管机设备。

我公司的吊管机设备在设计时以安全可靠、性能优异、易于操作为目标。

该系列设备能够在重沙尘环境以及雨、雪、雾等各类天气作业。

整机设计合理、结构紧凑,易于调遣、转移和运输,且适应施工场地及一般道路作业。

在您招标需要而采购设备时,欢迎联系中苏海工---管道设备施工制造专家。

设备型号 HGY25 HGY45 HGY70 HGY90
最大起重能力 25t 45t 70t 90t
额定起重能力 20t 38t 59t 77t
整机质量 22t 35t 49t 55t
外形尺寸(长××高) 4135×3050×3245mm 4750×3350×3270mm 5630×3400×3540mm 5630×3436×3540mm
主机运输质量

18.5t

26t 37.5t 38.9t
最小离地间隙 480mm 490mm 550mm 550mm
最大爬升能力 25°
适用温度 -45℃~+60℃
发动机 HGY25 HGY45 HGY70 HGY90
产品型号 SDEC SC11CB Cummins NT855-C280 NT855-C360 Cummins NT855-C360
额定功率 120kw / 160hp 169kw /225hp 257kw / 340hp 257kw / 340hp
额定转速 1850RPM 2000rpm 2000rpm 2000rpm
行走系统 HGY25 HGY45 HGY70 HGY90
底盘 吊管机专用底盘
传动方式 液力-机械传动
理论速度(前进) 3.29/5.28/9.63km/h 3.8/6.8/11.8km/h 3.6/6.6/11.5km/h 3.6/6.6/11.5km/h
理论速度(后退) 4.28/7.59/12.53km/h 4.9/8.5/14.3km/h 4.4/7.8/13.5km/h 4.4/7.8/13.5km/h
履带中心距 2050mm 2250mm 2380mm 2490mm
履带板长度 2635mm 3050mm 3620mm 3620mm
履带板宽度 560mm 660mm 760mm 860mm
底辊数量 2×2 2×2 2×2 2×2
支重轮数量 7×2 7×2 9×2 9×2
起升系统 HGY25 HGY45 HGY70 HGY90
变幅形式 钢丝绳变幅
操作方式 液控手柄
吊臂长度 6000mm 7500 / 8500mm 7600 / 8600mm 8600 / 9600/10500mm
最大起升高度 4909mm 6400 / 7400mm 6100 / 7050mm 7050 / 8110/8970mm
吊杆倾斜角度 0~85° 0~86° 0~86° 0~86°
吊钩速度 0~12.0m/min 0~6.2m/min 0~7.0m/min 0~7.0m/min
变幅时间 25S 20s 32s 40s



产品优势

设备安全优化

1.高强度吊管机专用底盘,大轨距设计

2.常闭式驻车制动,停车自动刹车。

3.钢材箱式结构吊臂,强度提升50%。

4.全功能力矩限制系统,保障起吊安全。

5.起升系统采用全液压传动,传动性能好。



高效节能优化

1.传动系统模块化装配,效率提升。

2.液压或电控先导控制,传动平稳,操作简便。

3.国三排放发动机,燃油经济性好,环保达标。

4.全封闭驾驶室,冷暖空调等舒适配置。
